近年来，电子设备给我们生活带来极大便利的同时也造成大量的电磁污染，电磁干扰（EMI）屏蔽材料的研究逐渐成为一个重要的新兴研究课题，而木基复合材料由于其可持续性和固有的分层多孔结构，在电磁干扰屏蔽领域受到了广泛关注。近日，高地2020级木材科学与技术专业博士生马晓帆在线发表了关于木材高效利用的研究性文章。

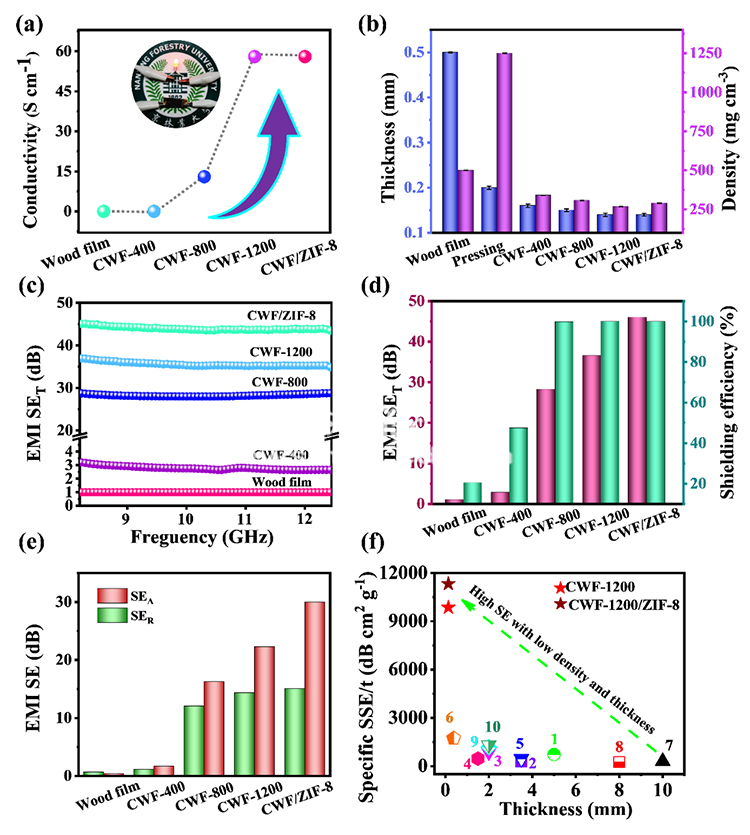

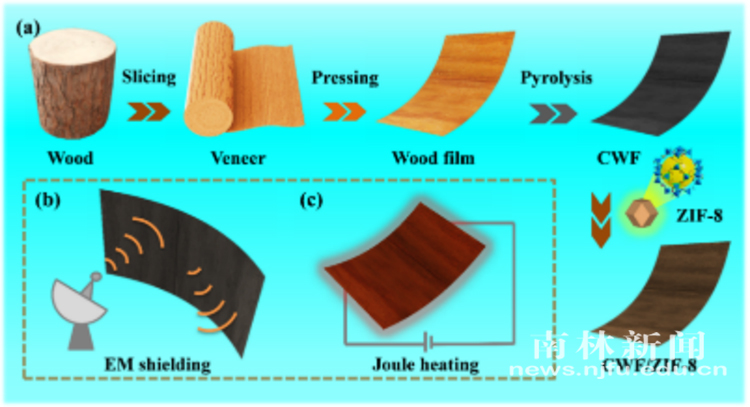

       据了解，木材的沟道结构常用于装载高导电材料，以提高木基复合材料的EMI屏蔽性能，然而，关于如何利用纯木材制备超薄EMI屏蔽材料的研究却很少。本研究报道了一种制备具有致密层状网络结构的超薄导电炭化木膜，研究表明，CWF-1200具有超薄厚度（140 µm）和高电导率（58 S cm−1），其EMI屏蔽比（SSE/t）可达到9861.41 dB cm2 g−1，远高于其他报告的木质材料。此外，在CWF的表面上原位生长沸石咪唑盐框架-8（ZIF-8）纳米晶体以获得CWF/ZIF-8，其EMI屏蔽效能（SE）高达46 dB，X波段的超高SSE/t值为11 330.04 dB cm2 g−1。同时，该层状多孔木基薄膜还具有良好的焦耳加热性能和较高的导电性，有利于木材在EMI屏蔽领域的进一步开发和实际应用，加速实现木材生物质替代传统不可再生和昂贵的材料。

       研究文章在国际著名材料科学领域TOP期刊《Advanced Functional Materials》（译名：先进功能材料，IF19.924）在线发表，题为“Ultrathin Wood-Derived Conductive Carbon Composite Film for Electromagnetic Shielding and Electric Heating Management”（DOI: 10.1002/adfm.202213431，文章链接：https://doi.org/10.1002/adfm.202213431）。马晓帆为第一作者，高地蒋少华教授和德国哥廷根大学张凯教授为通讯作者。南京林业大学为第一完成单位。
